수조의 설치기준, 가압송수장치 (옥내소화전설비의 화재안전기술기준 NFTC 102) 계통도 및 점검표, 도시기호

관리사 학업에서 가장 어려운 부분이 범위를 늘리면 끝이 없다는 것이다. 최근 출제경향에 맞추어 NFTC와 점검표를 비교학습하는 부분이 꼭 필요한데 수조의 설치기준처럼 점검표와 일치성이 높을때는 감사한 마음까지 든다.

---

01. 다음 각 물음에 답하시오.

(1) 유효수량의 3분의 1 이상을 옥상에 설치하지 않아도 되는 경우 7가지를 쓰시오. (7점)

-

-

-

-

-

-

-

2.1.2 옥내소화전설비의 수원은 2.1.1에 따라 계산하여 나온 유효수량 외에 유효수량의 3분의 1 이상을 옥상(옥내소화전설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 그렇지 않다.
(1) 지하층만 있는 건축물
(2) 2.2.2에 따른 고가수조를 가압송수장치로 설치한 경우
(3) 수원이 건축물의 최상층에 설치된 방수구보다 높은 위치에 설치된 경우
(4) 건축물의 높이가 지표면으로부터 10 m 이하인 경우
(5) 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결하여 설치한 경우
(6) 2.2.1.9의 단서에 해당하는 경우
(7) 2.2.4에 따라 가압수조를 가압송수장치로 설치한 경우

2.2.1.9 기동장치로는 기동용수압개폐장치 또는 이와 동등 이상의 성능이 있는 것을 설치할 것. 다만, 학교ㆍ공장ㆍ창고시설(2.1.2에 따라 옥상수조를 설치한 대상은 제외한다)로서 동결의 우려가 있는 장소에 있어서는 기동스위치에 보호판을 부착하여 옥내소화전함 내에 설치할 수 있다.
2.2.1.10 2.2.1.9 단서의 경우에는 주펌프와 동등 이상의 성능이 있는 별도의 펌프로서 내연기관의 기동과 연동하여 작동되거나 비상전원을 연결한 펌프를 추가 설치할 것. 다만, 다음의 어느 하나에 해당하는 경우는 제외한다.
(1) 지하층만 있는 건축물
(2) 고가수조를 가압송수장치로 설치한 경우
(3) 수원이 건축물의 최상층에 설치된 방수구보다 높은 위치에 설치된 경우
(4) 건축물의 높이가 지표면으로부터 10 m 이하인 경우
(5) 가압수조를 가압송수장치로 설치한 경우

옥제 ~ 주단 수건 가지고

---

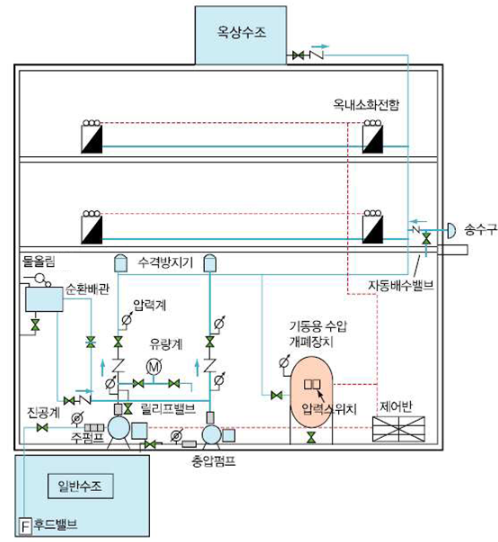

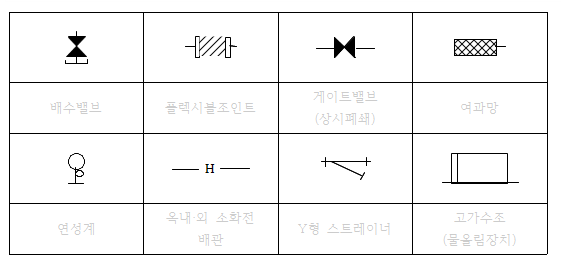

(2) 도시기호의 명칭을 쓰시오. (6점)

---

02. 수조의 설치기준을 쓰시오. (8점)

-

-

-

-

-

-

-

-

NFTC
2.1.6 옥내소화전설비용 수조는 다음 각호의 기준에 따라 설치해야 한다.
2.1.6.1 점검에 편리한 곳에 설치할 것
2.1.6.2 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것
2.1.6.3 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조 안의 물의 양을 쉽게 확인할 수 있도록 해야 한다.
2.1.6.4 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것
2.1.6.5 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것
2.1.6.6 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것
2.1.6.7 수조 외측의 보기 쉬운 곳에 "옥내소화전소화설비용 수조"라고 표시한 표지를 할 것. 이 경우 그 수조를 다른 설비와 겸용하는 때에는 그 겸용되는 설비의 이름을 표시한 표지를 함께 해야 한다.
2.1.6.8 소화설비용 펌프의 흡수배관 또는 소화설비의 수직배관과 수조의 접속부분에는 "옥내소화전소화설비용 배관"이라고 표시한 표지를 할 것. 다만, 수조와 가까운 장소에 소화설비용 펌프가 설치되고 해당 펌프에 2.2.1.15에 따른 표지를 설치한 때에는 그렇지 않다.

NFPC
⑥ 옥내소화전설비용 수조는 다음 각호의 기준에 따라 설치해야 한다.
1. 점검에 편리한 곳에 설치할 것
2. 동결방지조치를 하거나 동결의 우려가 없는 장소에 설치할 것
3. 수조에는 수위계, 고정식 사다리, 청소용 배수밸브(또는 배수관), 표지 및 실내 조명 등 수조의 유지관리에 필요한 설비를 설치할 것

☞수조~ 동점 수고청2표명

---

03. 점검표상 수조의 점검항목을 쓰시오. (7점)

-

-

-

-

-

-

-

● 동결방지조치 상태 적정 여부
○ 수위계 설치 또는 수위 확인 가능 여부
● 수조 외측 고정사다리 설치 여부(바닥보다 낮은 경우 제외)
● 실내설치 시 조명설비 설치 여부
○“옥내소화전설비용 수조”표지설치 여부 및 설치 상태
● 다른 소화설비와 겸용 시 겸용설비의 이름 표시한 표지설치 여부
● 수조-수직배관 접속부분“옥외소화전설비용 배관”표지설치 여부

☞수조~ 동점 수고청3표명

※ 수조점검표

102 옥내소화전 [기준]

103 스프링클러 - 동일

103A 간이스프링- 동일 + ○ 자동급수장치 설치 여부

103B 화재조기 - 동일

104 물분부 - 동일

104A 미분무 - 동일  + ○ 전용수조 사용 여부

105 포소화 - 동일

110 옥외소화전 - 동일

---

04. 점검표에서 가압송수장치 중 다음 방식에 관한 점검항목을 쓰시오.

(1) 고가수조방식

(2) 가압수조방식

[고가수조방식]
○ 수위계·배수관·급수관·오버플로우관·맨홀 등 부속장치의 변형·손상 유무

<관리사 22회기출> - 압력수조를 설치하는 부속장치 5개를 쓰시오.
[압력수조방식]
● 압력수조의 압력 적정 여부
○ 수위계·급수관·급기관·압력계·안전장치·공기압축기 등 부속장치의 변형·손상 유무

[가압수조방식]
● 가압수조 및 가압원 설치장소의 방화구획 여부
○ 수위계·급수관·배수관·급기관·압력계 등 부속장치의 변형·손상 유무

---
